Siemens(지멘스 계전기) protection relay 선정하는 방법

여행인생 2021. 3. 16. 17:31

지멘스 계전기 라인업중에서 Siprotec 5의 계전기 선정하는 방법에 대해서 함께 알아보도록 하겠습니다.

지멘스 계전기 Line up

지멘스 계전기(Protection Relay)의 라인업부터 대충 살펴보고 선정하는 방법을 설명드리겠습니다.

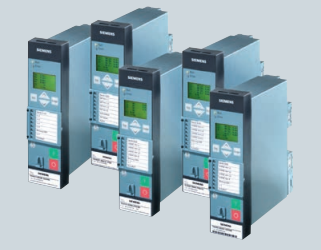

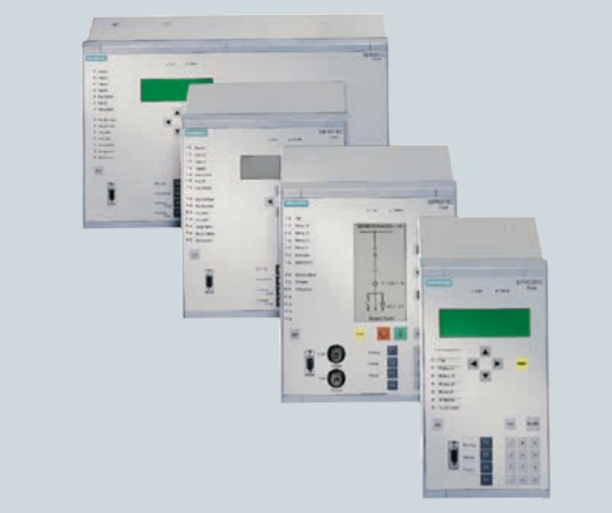

1. SIPROTEC Compact : 아래 사진에서 보시다시피 이름과 아주 잘매칭됩니다. 얇고 compact한 사이즈의 protection relay입니다. SIPROTEC Compact는 피더(feeder protection), 라인 또는 모터 보호와 같은 에너지 분배의 많은 응용 분야에 적합한 장치를 제공합니다. 또한 시스템 디커플링, 부하 차단, 부하 복원 및 전압 그리고 주파수 보호과 같은 작업도 수행합니다.

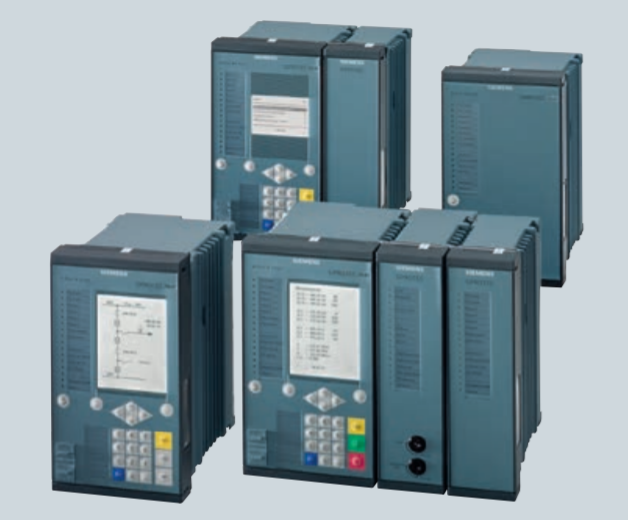

2. SIPROTEC 4

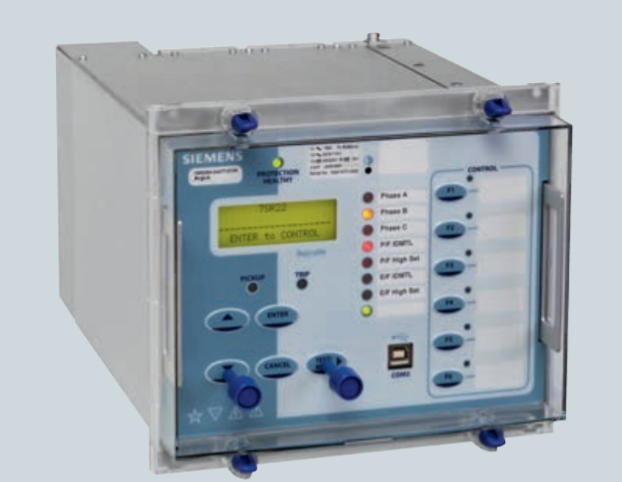

3. Reyrolle : Solutions for distribution grids. 최근에 지멘스에서 인수한 계전기입니다. SIPROTEC 5보다 가격적인 메리트가 있습니다.

4. SIPROTEC 5 : 지멘스 계전기 최고의 라인업 제품입니다. 가장 비싸겠죠?

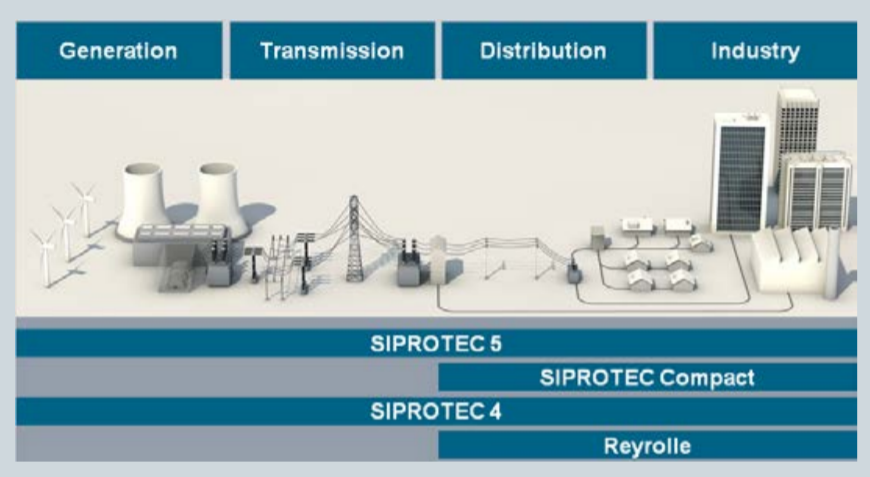

위의 계전기들은 크게 발전, 송전, 배전, 산업군으로 구분해서 어디까지 사용할 수 있는지 아래 그림에서 쉽게 확인하실 수 있습니다. 발전, 송전에는 SIPROTEC 4, 5만 사용가능함을 알 수 있습니다.

SIPROTEC 5 선정법

지멘스 계전기 최고의 라인업에 해당하는 Protection Relay SIPROTEC 5를 선정해보겠습니다. 우선 SIPROTEC 5 Configurator로 접속해주세요. 아래에 링크를 남겨드립니다.

new.siemens.com/global/en/products/energy/energy-automation-and-smart-grid/protection-relays-and-control/siprotec-5.html

Protection relays and control - SIPROTEC 5

SIPROTEC 5 protection relays and control are part of the new generation of incomparable modular, flexible, and intelligent digital field devices.

new.siemens.com

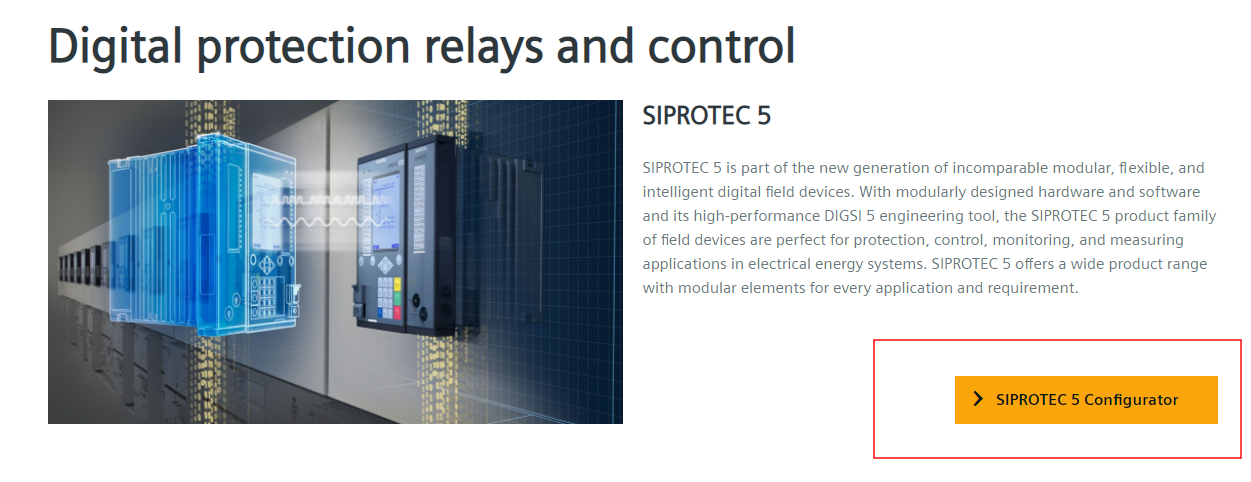

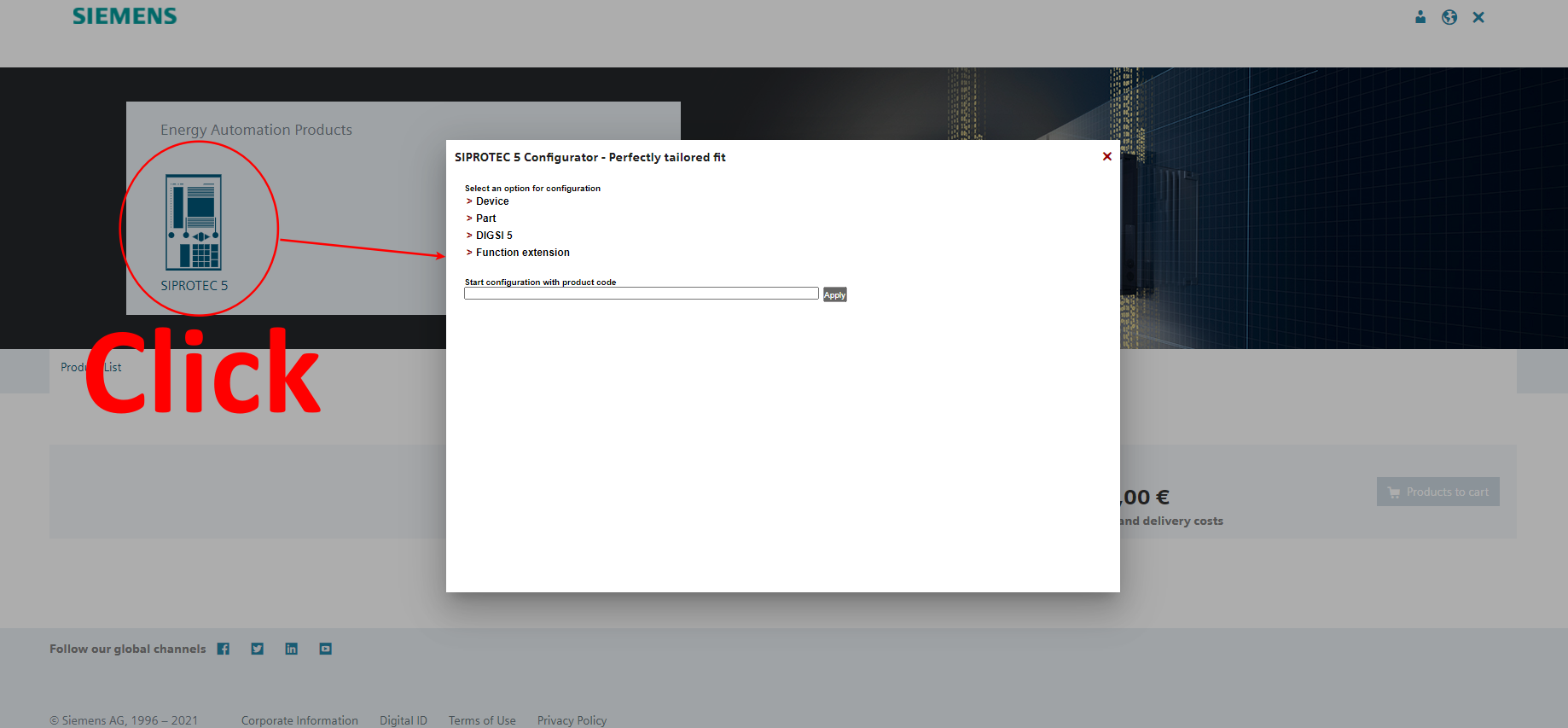

링크를 클릭하시고 나타난 화면에서 SIPROTEC 5 Configurator를 클릭해주세요.

아래사진처럼 클릭해주시면 SIPROTEC 5 Configurator 가 팝업화면으로 나타납니다. 팝업화면에서 먼저 Device를 클릭해주세요.

여기서부터 보호하고자 하는 대상에 따라 크게 그룹에서 선택을 시작해야합니다.

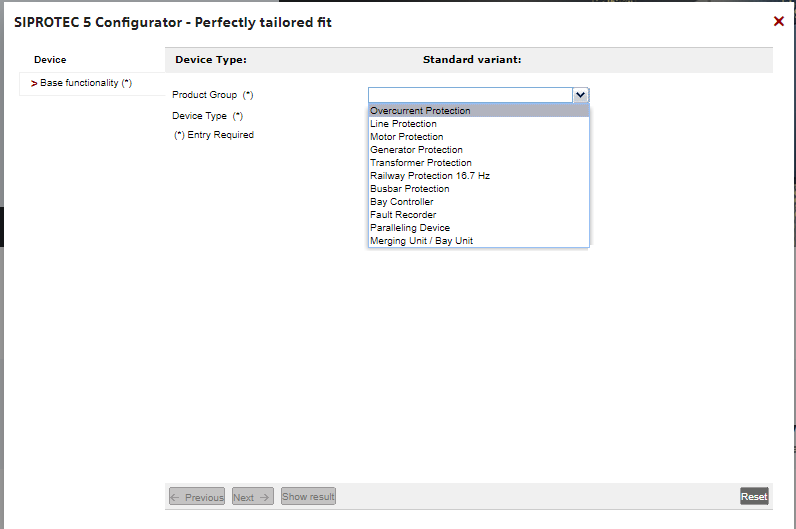

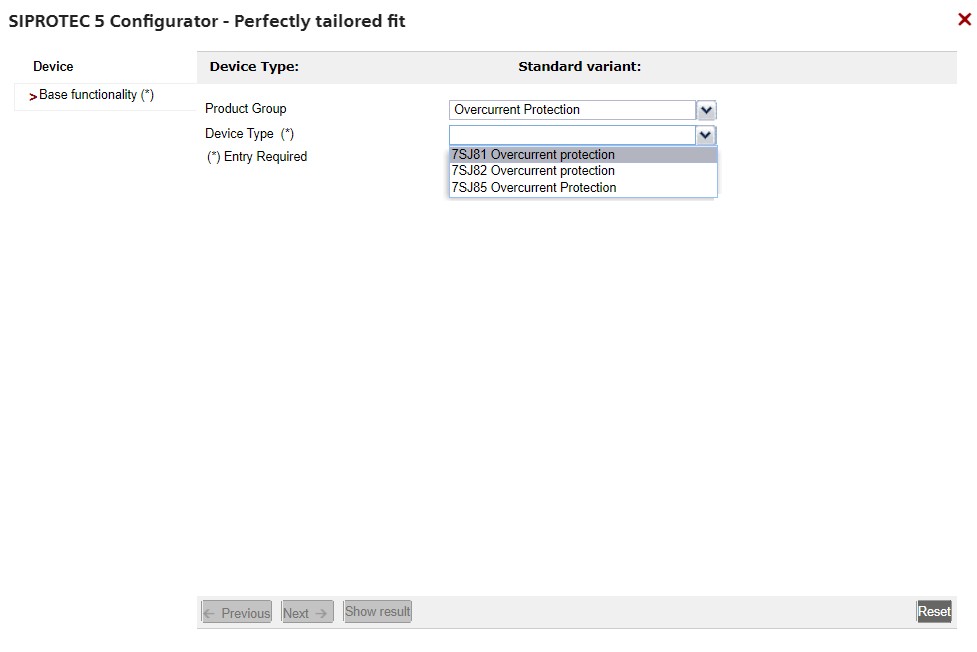

우선은 가장많이 사용되는 PROTECTION RELAY중 Overcurrent Protection(과전류 보호)제품으로 선정해보겠습니다. drop down 메뉴에서 Overcurrent Protection선택해주세요.

선택후에 7SJ81, 7SJ82, 7SJ85 3가지 모델을 고르실 수 있는데요. 숫자가 클수록 상위모델입니다. 즉 지원하는 펑션과 CT, VT의 수량, 보조접점, 통신 포트등 선택할 수 있는 자유도가 높아집니다. Modular type의 계전기이기 때문에, 접점등을 확장하여 구성할 수 있습니다. 우선 7SJ85를 선택해서 가지고 놀아볼까요?

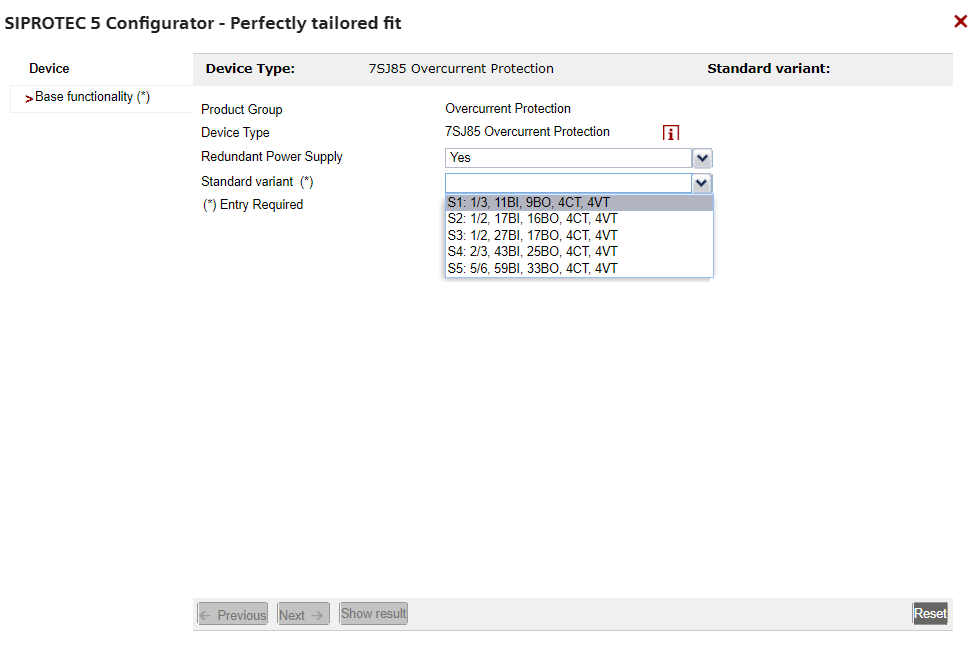

Redundant Power Supply는 계전기의 전원을 2중화하는 것입니다. 즉 신뢰성을 더 높여줄 수 있는 것이죠. 전원 1이 고장이 나도 계전기가 꺼지지 않고 전원 2로 동작할 수 있습니다. 아래에서 필요한 BI, BO, CT, VT 의 수량을 선택해줍니다. 참고로 BI는 Binary Input, BO는 Binary Output, CT는 Current Transformer, VT는 Voltage Transformer의 약자입니다. 중간에 위치한 S3옵션을 선택해볼께요.

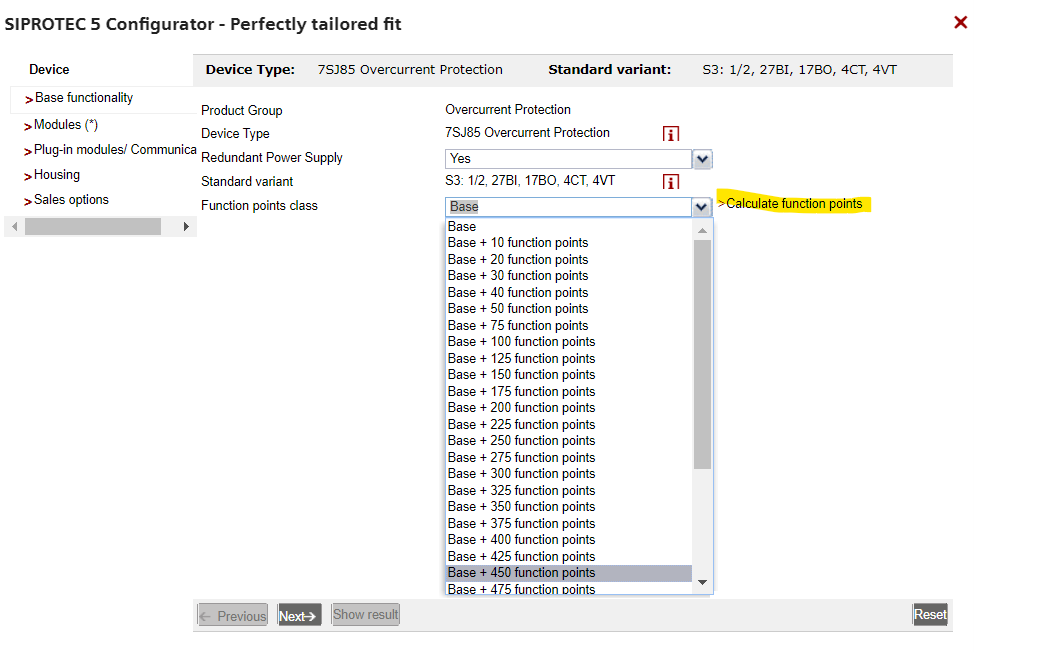

옵션을 선택하고 나서 Function points class를 선택해주어야하는데요. 보통 Base로 커버가 가능합니다. Function 수량이 늘어날수록 계전기의 단가가 비싸진다는 것을 명심하시기를 바랍니다. Function에 어떻한것을 넣을지 수량과 ANSI넘버를 조회해서 계산해볼 수 있는데요. 우측에 노랑색으로 칠한 Calculate function points를 클릭해주시면 확인할 수 있습니다.

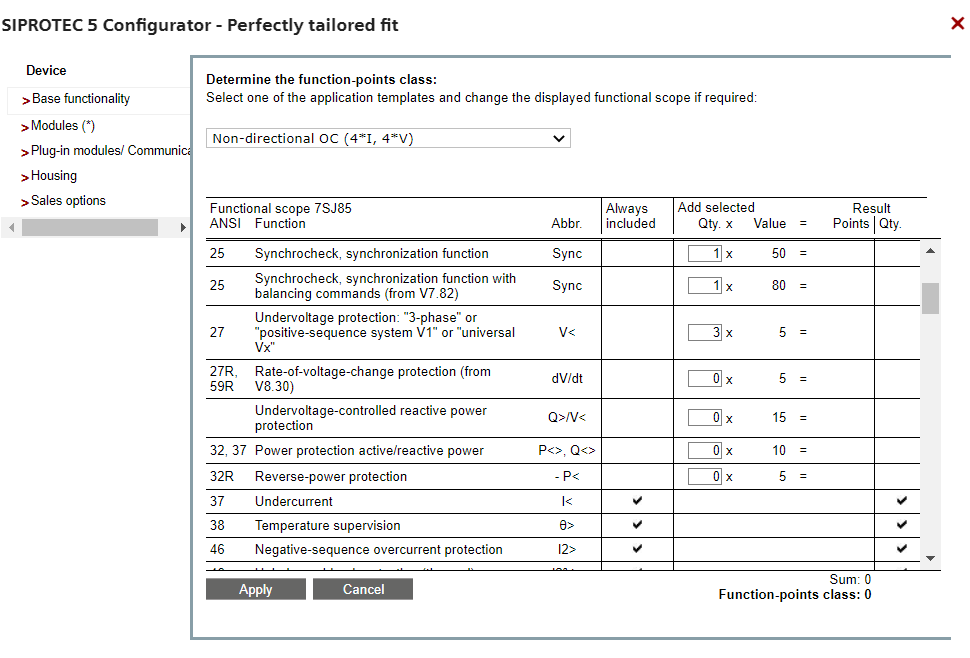

이렇게 필요한 계전요소들에서 25(싱크로), 27(Undervoltage)등 필요한 숫자를 기입해주면 자동으로 필요한 function 수량이 계산됩니다. 선택하시고 Apply 적용해주시면 계산되서 function points 선택화면으로 되돌아옵니다. 그리고 Next를 눌러주세요.

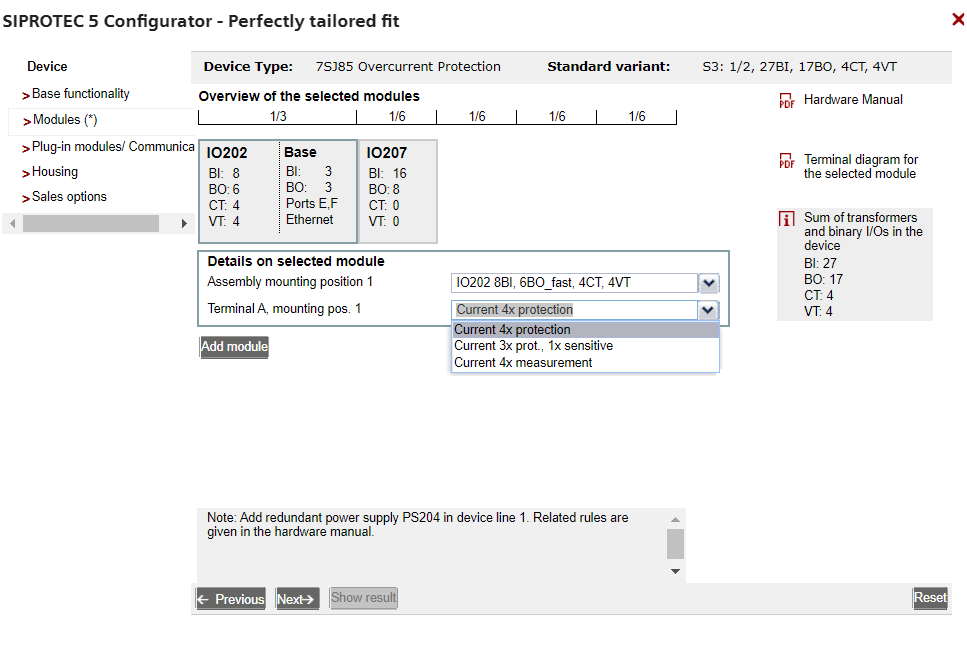

여기서 이제 모듈을 변경할 수 있습니다. 모듈러 type이라 비어있는 슬롯에 알맞게 변경하여 설정할 수 있습니다. 그리고나서 통신 포트를 구성해줍니다.

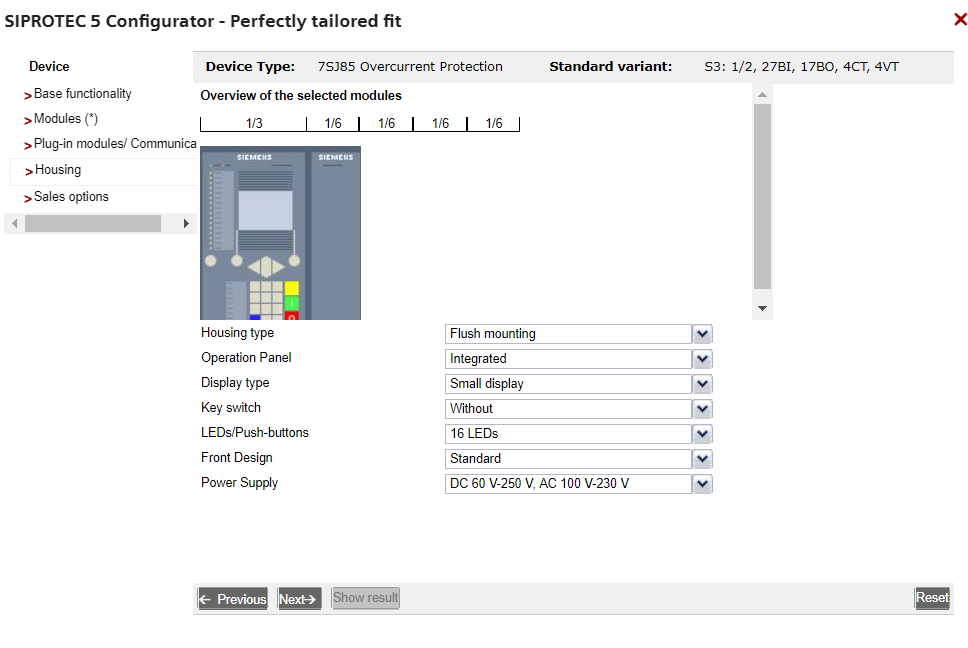

그리고 operation panel을 선택해줍니다. 크기와 보조기능들을 선택해주면 끝!

지금까지 쉽게 예를들어 SIPROTEC 5 제품 선정하는 방법에 대하여 알아보았습니다. 각 계전기별로 어떤 특색이 있는지는 CATALOG를 확인하는 것이 가장 정확합니다. 긴 글 읽어주셔서 감사합니다.
